旋转压片机
类别:压片机 作者:guanli 日期:2014/4/17 11:31:02

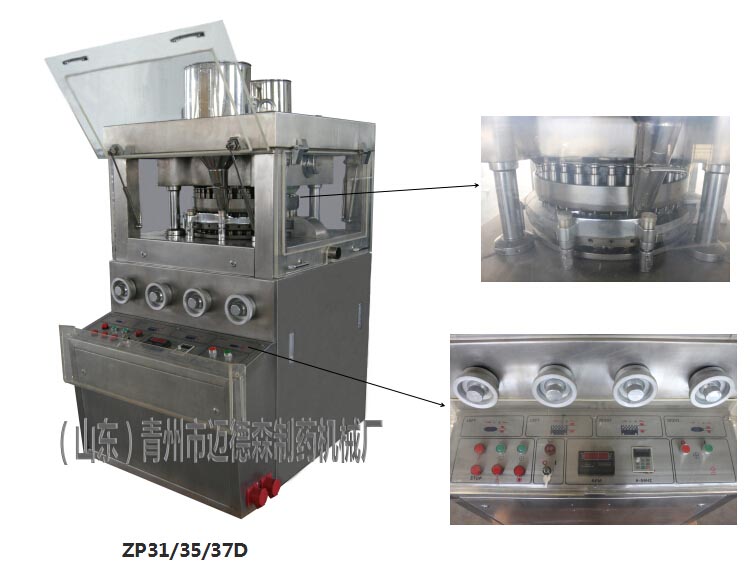

 ZP31/35/37D






多冲旋转压片机

1-粉药桶 2-机架 3-工作转盘 4-刮料器 5-手(盘车)转

6-出料盘 7-填充调节手轮 8-机座 9-清盘吸风系统 10-上压轮调节摆杆 11-上压轮罩










旋转式压片机的杠杆式压力与片厚调节机构

1-上冲直模量调节手轮            2-上压轮架                         3-吊杆                                    4-片厚调节手柄

5-上压轮                                    6-片厚调节机构                  7-转盘                                    8-上冲

9-中模                                        10-下冲                                11-主体台面                         12-下压轮

13-固定支架                              14-超压开关                        15-放气阀                             16-压力油缸

17-下压轮架












旋转压片机的传动示意图

1-填充轨      2-机架体       3-升降杆         4-刻度调节盘      5-弹簧          6-轴

7-挡圈          8-指针           9-蜗杆轴         10-蜗轮罩           11-蜗杆        12-蜗轮         13-下冲

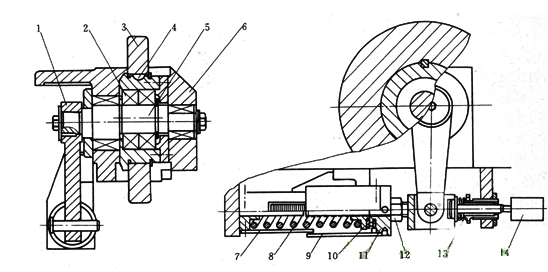

上压轮压力调节机构

1-摇臂 2-轴承 3-上压轮 4-键 5-压轮轴(偏心轴) 6-压轮架 7-罩壳 8-压缩弹簧9-罩壳 10-弹簧座 11-轴承座 12-调节螺簧 14-微动开关。

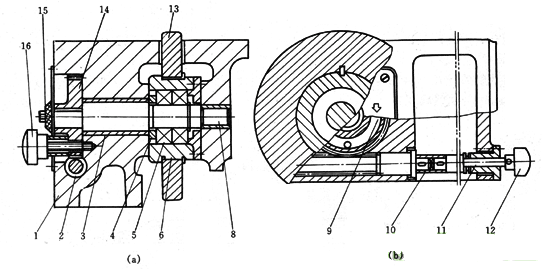

下压轮压力调节机构
1-机体 2-蜗杆轴 3-轴套 4-轴承垫圈 5-轴承 6-压轮芯 8-下压轮轴(偏心轴) 9-厚度调节标牌10-联轴节 11-接杆 12-梅花把手 13-下压轮 14-蜗轮 15-指示盘 16-紧定螺钉


*旋转式压片机介绍

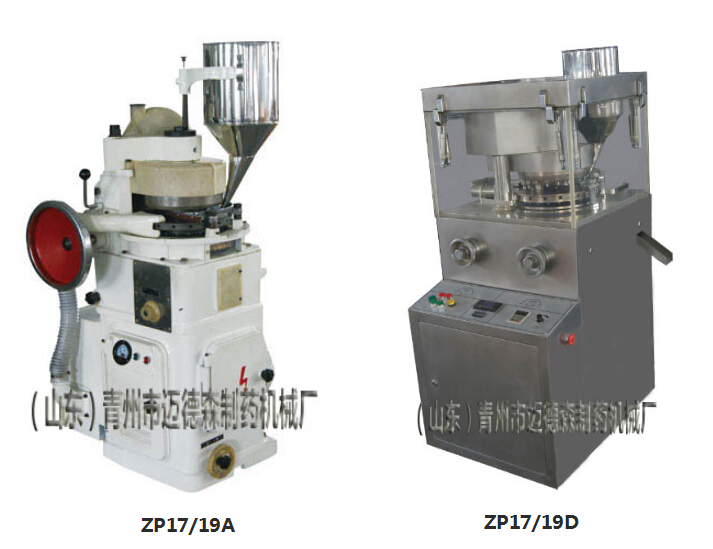

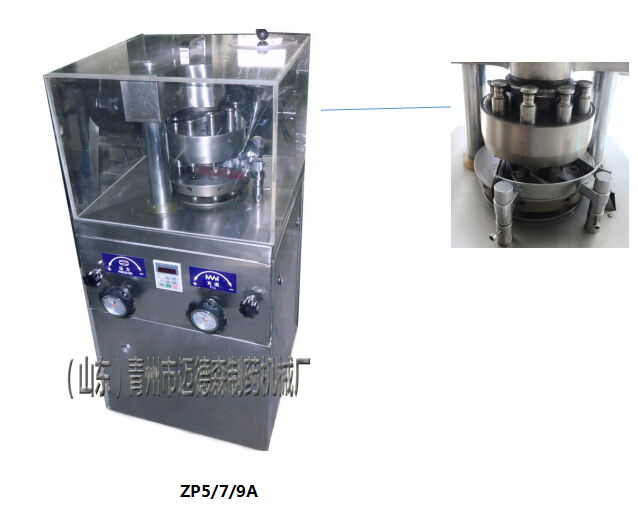

ZP5A、ZP7A、ZP9A主要用于将颗粒状物料自动连续压制成直径不大于13mm的圆形,异形和带有文字、符号、图形片状物。压制片状物料为含粉量不超过10%的颗粒。本机不适用于半固体,潮湿颗粒、低熔点易吸湿原料和无颗粒的粉末压片。ZP17A、ZP19A、ZP33A用于压制圆片。压片时转盘速度、物料充填深度,压片厚度均可调节。机上的机械缓冲装置可避免过载而引起的机件损坏。机体一侧配有吸粉箱通过吸咀可吸取机器运转时产生的粉尘,避免粘结堵塞,并可回收原料重新使用。ZP17A、ZP19A可压制各种几何形状的异形片。ZP33结构为双压式,有两种加料装置和两套压轮。转盘上可装33付冲模旋转一周即可压制66片。ZP17D、ZP17A、ZP29、ZP31可压制普通圆片和各种异形片,外围罩壳为全封闭式,材料采用不锈钢,能防止交叉污染符合GMP标准,装有透明玻璃的明窗,能清楚观察压片的状态,并且能全部打开,易于内部清理和保养。

*旋转式压片机的技术参数:

型号

ZP5-9A

ZP17-19A

ZP33A

ZP17D、19D

ZP29

ZP31D

ZP35 37D

压片压力(KN)

40

50

40

60

80

80

80

压片直径(mm)

13

20

12

22

18

16

18

填充深度(mm)

15

15

15

15

15

15

15

片剂厚度(mm)

6

6

6

6

6

6

8

转盘转速(r/min)

32

20-40

11-28

37

14-36

14-36

14-36

生产能力(pc/h)

9600-13440

20000-40000

43000-40000

40000

125000

135000

150000

功率(kw)

1.5

2.2

2.2

2.2

4

4

4

外形尺寸(cm)

54×42×92

88×75×160

93×99×160

61.5×89×141.5

123×95×165

123×95×170

150×130×165

主机重量(kg)

150

560

850

800

1700

1700

1850
